Arneses de cableadoSe dividen en arneses de alto y bajo voltaje. Los vehículos propulsados por gasolina únicamente cuentan con arneses de bajo voltaje, alimentados por la batería, y la distribución de energía se realiza mediante una caja de fusibles. Los arneses de alto voltaje se encuentran más comúnmente en vehículos de nuevas energías.
Analicemos brevemente la composición de un mazo de cables. Los mazos de cables son realmente comunes en la vida diaria. El cable USB más simple y el cable de red utilizado para juegos son ejemplos de mazos de cables simples.

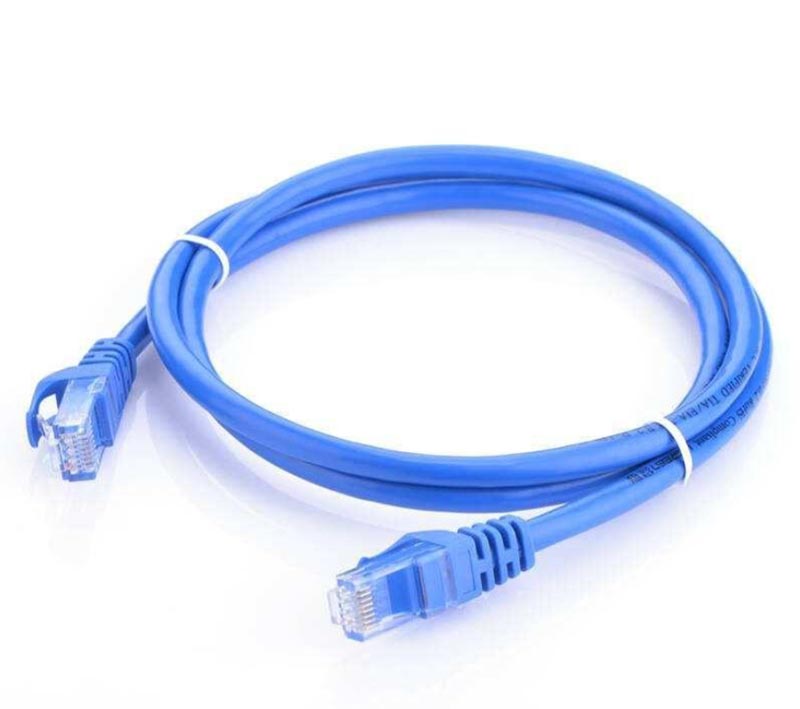

Tomemos como ejemplo un cable de red simple. Primero, estructuralmente, los componentes separados de un cable de red son los siguientes: plástico (conector), terminal, cable y funda.

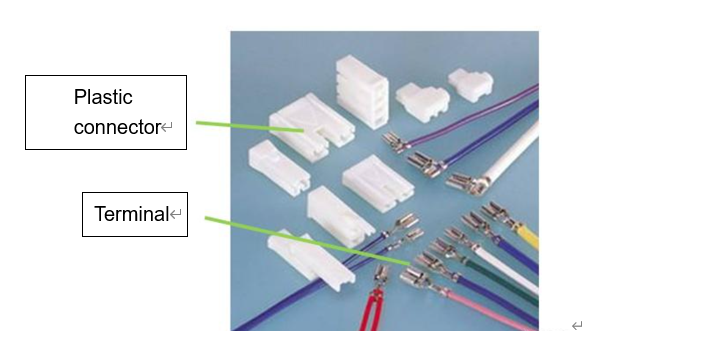

Componente de plástico, también conocido como conector o funda, comúnmente llamado "cabeza". Su material principal es el plástico, que tiene buenas propiedades aislantes. Los conectores, terminales de engarzado y tapones de drenaje se denominan colectivamente conectores de mazos de cables. Los conectores del mazo de cables actúan como un "puente" en la arquitectura eléctrica del vehículo. Dado que en un vehículo se utilizan cientos de conectores, los conectores del mazo de cables a menudo se distinguen por su forma, número de orificios y colores especiales para evitar errores de ensamblaje. En la imagen siguiente se muestra un conector.

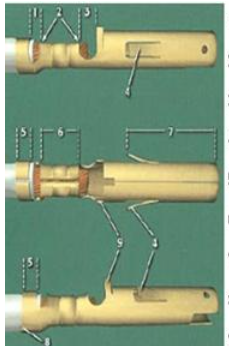

Arnés de cablesLos terminales de engarce, comúnmente llamados terminales, utilizan plástico como soporte para lograr conductividad entre cables y componentes eléctricos. Los terminales generalmente están hechos de cobre y las superficies de contacto suelen estar chapadas en zinc o estaño para mejorar la conductividad. Para los componentes de seguridad del vehículo, como los airbags, se utilizan terminales plateados. Para otras piezas que requieren alta resistencia al contacto y a la corrosión, se pueden utilizar materiales chapados en oro para las superficies de contacto de los terminales. La siguiente imagen muestra un diagrama de estructura de terminales.
Como estructura compleja, los terminales no solo deben cumplir requisitos dimensionales geométricos, sino que también suelen inspeccionarse visualmente, utilizando un análisis de sección transversal para verificar la racionalidad y corrección del engarzado entre el terminal y el cable. Después del engarzado, se necesitan pruebas para verificar la confiabilidad del funcionamiento y el desempeño estructural del terminal. Las pruebas comunes incluyen pruebas de tracción y pruebas de resistencia de contacto.
La prueba de tracción del terminal verifica la estanqueidad de la conexión entre el terminal metálico y el núcleo del cable, utilizando una máquina de prueba de tracción universal. La prueba se repite hasta que el núcleo del cable se desprende del terminal y se registran los datos en el panel de instrumentos de la máquina de prueba de tracción.
La resistencia de contacto es el valor de resistencia del área de contacto entre el terminal y el núcleo del cable. Generalmente, la resistencia de contacto debe ser inferior a 30 mΩ, aunque los estándares varían entre empresas.
El revestimiento de un mazo de cables se refiere a lo que se envuelve alrededor del exterior del cable. Esto incluye cinta, tubos corrugados, tubos de PVC, fundas de caucho, tubos de fibra de vidrio, etc.
| Tipo | Material | Características clave | Uso principal | Notas |
| Cinta (general) | Varios (Tela, PVC, Esponja) | Versátil: agrupa, protege, aísla. | Envoltura general de mazos de cables. | Elija el tipo según el entorno. |
| Cinta de tela | PE + compuesto de fibra | Fuerte, duradero, resistente al agua y al aceite, fácil de rasgar. | Común en arneses de automóviles. | Robusto y todoterreno. |
| Cinta de PVC | CLORURO DE POLIVINILO | Buen aislamiento e impermeabilización. | Reparación y aislamiento de cables pelados. | Evite altas temperaturas (>80°C). |
| Cinta de esponja | Espuma de PE + Adhesivo | Absorción de impactos, amortiguación. | Arneses de puertas; Protege los conectores. | Para una amortiguación específica, no para una envoltura general. |
| Manga de goma | Goma | Flexible, resistente a la abrasión. | Puntos de paso de cables y piezas móviles (puertas, bisagras). | Manga prefabricada, no cinta. |

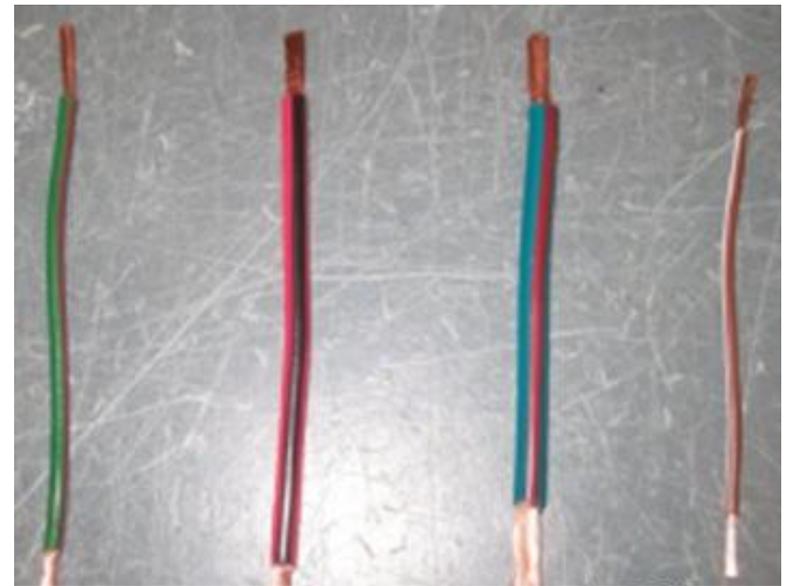

Los cables son el componente estructural principal de un mazo de cables y consisten en un núcleo de cobre y una capa aislante exterior. Los cables están disponibles en varias especificaciones según el área de la sección transversal del conductor. La siguiente imagen muestra cuatro conductores con diferentes áreas de sección transversal, de izquierda a derecha: 0,5 mm², 0,75 mm², 1,0 mm² y 0,35 mm².
Las diferentes especificaciones de mazos de cables tienen diferentes impedancias y capacidades de corriente máxima. La corriente máxima permitida a través de conductores del mismo diámetro también varía a diferentes temperaturas. Para evitar un calentamiento excesivo del conductor, se debe comprobar la densidad de corriente. La fórmula es (I - corriente, A - área de la sección transversal del conductor):
S = I/A Una lista de diámetros de conductores comunes y sus capacidades actuales es la siguiente:
| Área de sección transversal del conductor (mm²) | Corriente continua permitida a 30 ℃ | Corriente continua permitida a 50 ℃ | Densidad de corriente permitida |
| 0.35 | 8 | 6.5 | 10 |
| 0.5 | 11 | 7.8 | 10 |
| 0.75 | 15 | 10.6 | 10 |
| 1.0 | 19 | 13.5 | 10 |
| 1.5 | 24 | 17 | 10 |
| 2.5 | 32 | 22.7 | 10 |
| 6.0 | 54 | 38.3 | 6 |
| 10.0 | 73 | 51.8 | 6 |
| 25 | 129 | 91.6 | 4 |
