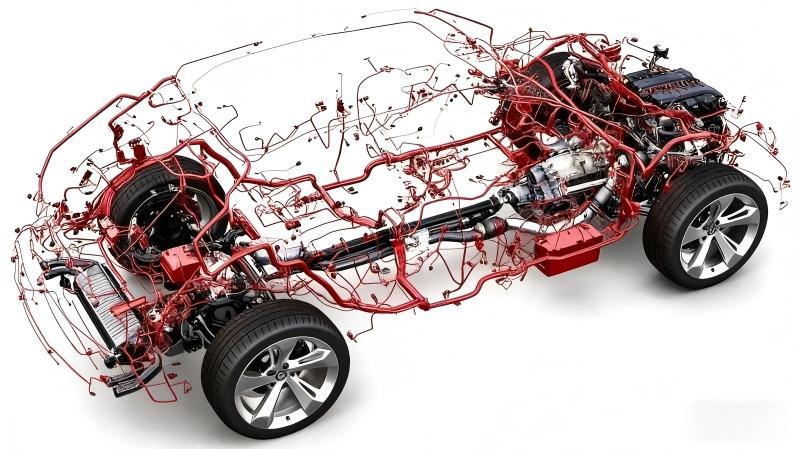

Un coche familiar, de menos de 5 metros de largo y sólo 1,5 metros de ancho, contiene una longitud de 5 kilómetros.mazo de cables, pesa aproximadamente el 5% del peso del coche, o aproximadamente 25 kilogramos. Este arnés rodea el automóvil 384 veces, conecta entre 20.000 y 30.000 piezas y asume la responsabilidad principal del suministro de energía y la transmisión de señales.
Primero, los automóviles tienen funciones, diseños y estructuras complejas. Un automóvil puede tener entre 20.000 y 30.000 piezas. Conectar tantos componentes entre sí requiere inevitablemente una gran cantidad de mazos de cables.
2. El espacio interior de un coche es una estructura tridimensional compleja. Para cumplir con los requisitos de prevención u ocultación de incendios, muchosmazos de cables"tomar desvíos", lo que aumenta la longitud real de los mazos de cables.
3. Al mismo tiempo, para el diseño de redundancia y escalabilidad, los fabricantes también dejan margen a la hora de disponer los mazos de cables, aumentando aún más la longitud de los mazos de cables.
4. Por otra parte, el nivel de estandarización es bajo. Hay más de 200 tipos y, debido a la falta de un estándar unificado, es necesario equipar diferentes mazos de cables con diferentes conectores. En algunos casos, es posible que incluso sea necesario diseñar el mazo de cables con más ramas y adaptadores, lo que aumenta el número de pasos y la complejidad del cableado.
Con base en el análisis anterior, se puede ver que la tarea fundamental al reducir los mazos de cables es optimizar la arquitectura del vehículo.
1. Los impactos negativos de los mazos de cables excesivamente largos ya han permeado todo el ciclo de vida de la producción, el uso y el mantenimiento de los automóviles. En el lado de la producción, los mazos de cables densamente empaquetados solo se pueden instalar manualmente, y los procesos de empalme, perforación y cableado requieren mucho tiempo y mano de obra, lo que reduce directamente la eficiencia de la producción y aumenta los costos de fabricación.
2. Del lado del usuario, los mazos de cables abarrotados y apilados no solo dificultan la disipación de calor sino que también pueden causar interferencias en la señal. Cada mazo de cables adicional significa dos puntos de conexión más, lo que duplica el riesgo de aflojamiento y falla.
3. Más importante aún, los mazos de cables representan entre el 3% y el 5% del peso de un vehículo. Teniendo en cuenta la producción mundial de 93,55 millones de vehículos en 2023, incluso una reducción del 1 % en el peso por vehículo tendría un efecto acumulativo de mejora de la eficiencia energética que sería suficiente para influir en la trayectoria de desarrollo de toda la industria.
1. Ante esta situación, los principales fabricantes de automóviles del mundo se han embarcado en la exploración tecnológica. El avance de Tesla es de gran importancia: al promover la transformación de la arquitectura electrónica y eléctrica de distribuida a centralizada, integrando sistemas como la carrocería y el chasis en cuatro módulos principales, permitiendo que los arneses de cableado, como los controles de las puertas, se "conecten localmente" en lugar de ir al centro de control central, y simplificando más de 200 conectores en 6 interfaces estándar, la longitud del mazo de cables del Modelo 3 se ha reducido con éxito a 1,5 kilómetros, y el Cybertruck ha logrado una reducción del 77%, con una longitud total. de menos de 1 kilómetro. Su objetivo final es acortar el mazo de cables a 100 metros, rompiendo por completo las barreras a la producción automatizada.
2. Los fabricantes de automóviles nacionales no se quedan atrás. La arquitectura central integrada " Clover " de Leapmotor utiliza un chip SOC y un chip MCU para lograr una supercomputación central, integrando cuatro dominios funcionales: cabina, conducción inteligente, potencia y carrocería. Esto mantiene la longitud total del mazo de cables dentro de 1,5 kilómetros y reduce el peso en 15 kilogramos en comparación con las soluciones tradicionales. Li Auto reutiliza los módulos de control mediante tecnología patentada para reducir el despliegue del mazo de cables de comunicación. BYD optimiza la arquitectura de su sistema de alto voltaje, reduciendo la cantidad de conectores y cables utilizados. Estas exploraciones demuestran plenamente que simplificar los mazos de cables a nivel técnico no es un problema difícil, pero ha surgido el verdadero cuello de botella en el desarrollo de la industria: la falta de protocolos estandarizados.
Si cada fabricante de automóviles implementa su propia solución de mazo de cables, el mercado verá inevitablemente una amplia variedad de especificaciones de mazos de cables y conectores. Esto no sólo obstaculizará la producción automatizada a gran escala, sino que también impedirá la innovación colaborativa en toda la cadena industrial, haciendo imposibles las economías de escala. Este dilema también es evidente en el sector del intercambio de baterías: los diferentes tamaños y estructuras de las baterías de diferentes marcas dificultan que las estaciones de intercambio sean compatibles con múltiples modelos de vehículos, lo que restringe gravemente la eficiencia operativa y el intercambio de infraestructura.
Es por eso que las empresas líderes en la industria han comenzado a promover de manera proactiva la estandarización. Tesla ha hecho público su diseño de interfaz de arnés de cableado electrónico, invitando a proveedores de equipos y fabricantes de automóviles a participar en el establecimiento de estándares. NO, por otro lado, ha unido fuerzas con importantes fabricantes de automóviles como FAW, GAC y Changan, así como con instituciones energéticas como China Southern Power Grid, para romper las barreras de las marcas y participar activamente en la formulación de estándares nacionales de seguridad y construcción para el intercambio de baterías, utilizando su propia acumulación tecnológica para promover la implementación de estándares de la industria.
De 5 kilómetros a 100 metros es esencialmente un microcosmos de una revolución de eficiencia; mientras que el paso de una desconcertante variedad de interfaces a un estándar unificado es el secreto central de la modernización industrial.
